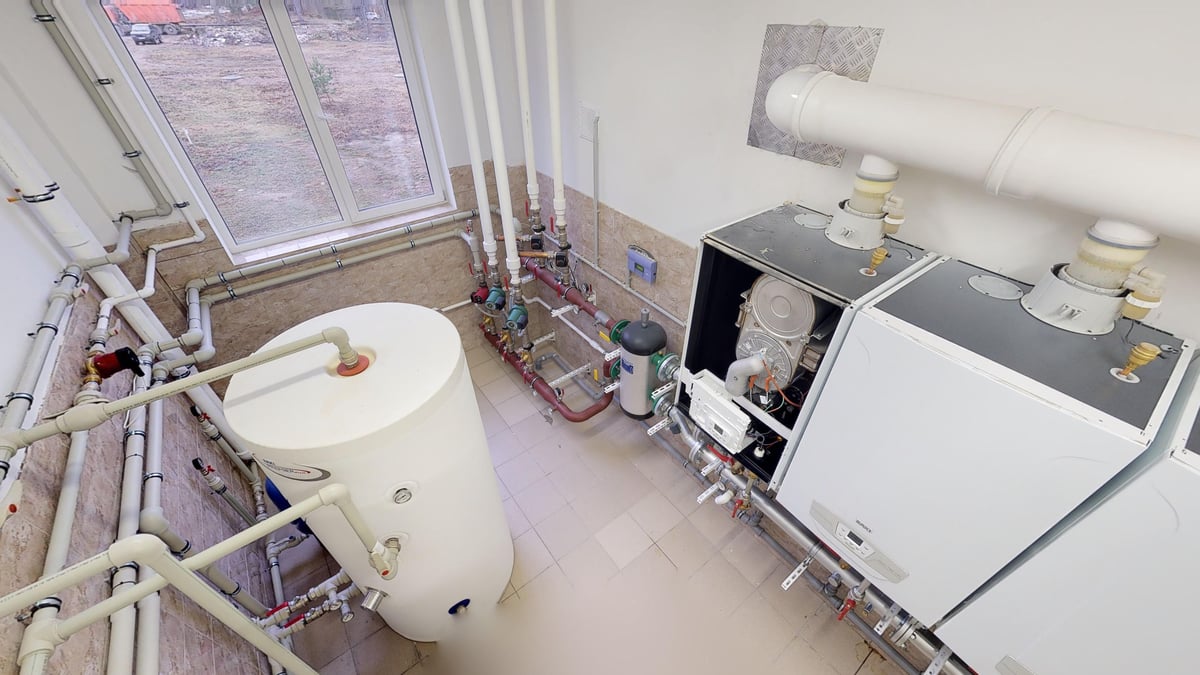

Котельная с каскадом настенных котлов BAXI, накопительными ёмкостями и коллекторной гребёнкой; съёмка охватывает 27 м². Один котёл вскрыт — внутренние узлы видны без разборки.
Об объекте
У одного из котлов снята передняя панель: внутри видны горелка, теплообменник и подключённая проводка, остальные аппараты каскада стоят закрытыми в ряд. Съёмка охватывает 27 м² под скатом кровли; окно выходит на улицу, стены до середины выложены плиткой. Кроме котлов здесь стоят накопительные ёмкости в белой изоляции, расширительные баки и коллекторная гребёнка с шаровыми кранами. Газовая линия жёлтая, идёт под потолком и опускается к каждому аппарату отдельным отводом. Циркуляционные насосы врезаны в контуры сразу за гребёнкой.
Что показывает этот тур
Обход строится вокруг каскада: сначала фронт котлов целиком, затем вскрытый аппарат вблизи, дальше накопители и обратная сторона обвязки. 11 точек хватает, чтобы обойти помещение по кругу и посмотреть каждый узел с двух сторон, включая проходы за ёмкостями. Полезно проследить, как разведены контуры от гребёнки и где стоит запорная арматура — по обычным фотографиям это теряется. Монтажной организации тур служит отчётом о сдаче, владельцу — постоянной памяткой, что и где смонтировано.
Что посмотреть на туре
- Каскад котлов — Ряд настенных аппаратов с индивидуальными отводами газа и обвязкой.
- Вскрытый котёл — Аппарат со снятой панелью: горелка, теплообменник и проводка на виду.
- Накопители — Ёмкости в белой изоляции с подключением к контурам через верхнюю разводку.
- Коллектор и насосы — Гребёнка с шаровыми кранами и врезанные за ней циркуляционные насосы.
- Газовая подводка — Жёлтая линия под потолком с опусками к каждому аппарату.
Частые вопросы
- Зачем 3D-тур по котельной?
- Это фиксация смонтированного: расположение узлов, маркировка и подходы к арматуре остаются доступными после закрытия объекта.
- Почему один котёл открыт?
- Снятая панель показывает внутреннюю компоновку — горелку, теплообменник и подключения, которые в собранном виде не видны.
- Можно ли по туру принимать работы?
- Тур показывает фактическую обвязку и расстановку оборудования, поэтому его используют как приложение к акту вместе с исполнительной документацией.
- Как снимают такие тесные помещения?
- Точки ставятся чаще обычного и по кругу, чтобы каждый узел попал в обзор минимум с двух сторон; здесь при охвате 27 м² пришлось 11 позиций.
- Сколько стоит съёмка котельной?
- Небольшое техническое помещение снимается за один выезд, цена зависит от плотности оборудования и числа точек. Пришлите площадь — назовём сумму.
